◆ 適用對象
適用于中大型齒接手、齒輪、皮帶輪、軋輥軸承座的拆卸。
◆ 設備結構

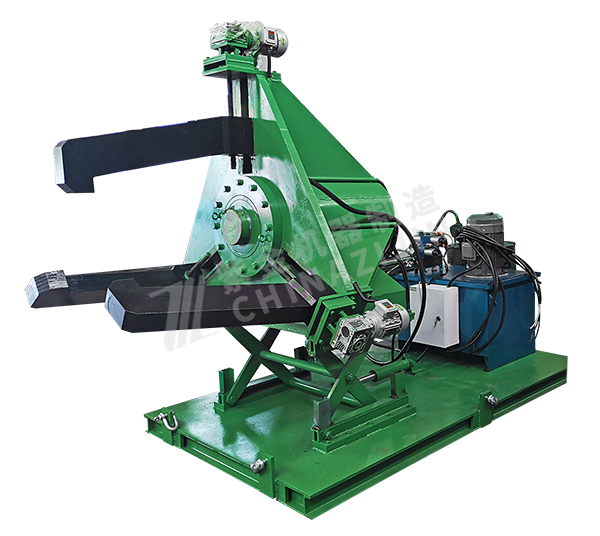

DYL-2型全自動液壓拉拔器由液壓拉馬、液壓泵站、升降機構及電器控制箱組成。
1、液壓拉馬主要由油缸墻板、拉拔爪、拉拔爪自動調節間距裝置及拉馬自動升降調節機構組成，其形式和性能均按國外同類產品的加工精度、加工工藝制造。
1.1拉拔爪采用優質鋼鍛打、熱處理、精加工規范生產，確保材料的韌性和硬度二者兼有。
1、2油缸的生產試驗、驗收技術標準均符合JB213-77、JB2134-77、JB2149-77的標準規定。
2、液壓泵站是獨立的液壓傳動裝置，它由泵裝置（電機和高壓柱塞泵）、集成塊（液壓閥、通道體）、油箱（封閉容器、濾油網、空氣濾清器）等部件組成；液壓泵站控制拉拔頂出油缸和拉馬中心高油缸。
3、拉拔爪間距調節裝置，由多組小型減速電機組成，能自動調節拉拔爪間距。
4、升降機構是用來調整液壓拉馬的中心高。
5、電器控制箱主要作用是控制泵站工作、油壓、油缸活塞桿的前進、后退、拉馬的自動升降和拉拔爪的間距等。
◆ 操作流程
1、按電器原理圖接地并接電源（三相四線、380V交流電）；
2、適量往泵站油箱內加入46#液壓油（觀察液位器中線）；
3、按“啟動”按鈕，液壓泵站工作；
4、按“上升或下降” 按鈕，調整拉拔中心高（按升降按鈕前應先按啟動鈕），并轉動手輪調整好支撐點高度；
5、按“抓緊”按鈕，分別調節拉拔爪間距，使之抱緊拉拔工件；
6、按“前進”按鈕，推動活塞桿使頂針試頂?shù)焦ぜ闹行目?，并進一步調整拉拔爪間距于等距離，再按工作按鈕直至頂出工件；
7、按“后退”按鈕，縮回活塞桿；
8、按“松開”按鈕，分別調大拉拔爪間距，取出工件；
9、按泵站停止按鈕，拉拔器工作結束
